Распылительная насадка DF имеет специальную внутреннюю структуру, которая способствует равномерному смешиванию жидкости и газа и может генерировать как крошечную, так и большую каплю распыления. В обычной ситуации мы можем получить сверхмалый (около 30 мкм) размер капли жидкости за счёт увеличения давления воздуха или уменьшения давления жидкости.
Применение данной насадки в комплекте с телом с регулировочной иглой, позволяет регулировать расход жидкости вне зависимости от расхода воздуха и, следовательно, получать требуемые параметры распыления без изменения давления воздуха и жидкости. Поэтому она обладает хорошей адаптивностью.
Каждая насадка состоит из воздушной насадки и жидкостной насадки, которые обеспечивают плоский распыл в широком диапазоне расхода жидкости. Распылительная насадка DF имеет наружную резьбу 3/8-24UNF-2A для соединения с телом водовоздушной форсунки. Насадка комплектуется прокладкой из PTFE между насадкой и телом водовоздушной форсунки.
Распылительная насадка обладает хорошим эффектом увлажнения. Это идеальный выбор для решения задачи поддержания влажности.
Возможно спец. изготовление из POM или PTFE.
Конструктивные особенности
- Создаёт в процессе распыления плоскую струю.
- Позволяет создавать стабильное мелкодисперсное распыление.
- Смешивание жидкости и воздуха происходит внутри корпуса насадки — сжатая водовоздушная смесь расширяется на выходе из насадки, тем самым образуя мелкодисперсный факел. Это позволяет точнее контролировать форму распыления.
- Рекомендуемая динамическая вязкость распыляемой жидкости — не более 200 сП.
- Давление — от 0,7 до 4 Бар.
- Расход — от 0,95 до 140 л/ч
Области применения
- Опрыскивание и увлажнение продукции
- Смазка пресс-форм
- Распыляемый впрыск
- Дезинфекция воздуха
Схема подключения
Рекомендуемые комплектующие
• Адаптеры для установки в толстую или тонкую стенку
• Фитинги под трубку 8, 10, 12 мм прямые и под 90°
• Трубка гибкая для подачи жидкости и воздуха 8, 10, 12 мм
• Регулятор давления жидкости и воздуха
• Фитинги проходные трубка-резьба
• Краны запорные
Варианты комплектации
1. 1/4J
2. 1/4JBC
3. 1/4JAU
4. 1/4JN
5. 1/4JCO
6. 1/4JAUCO
Тела форсунки
Комплектующие

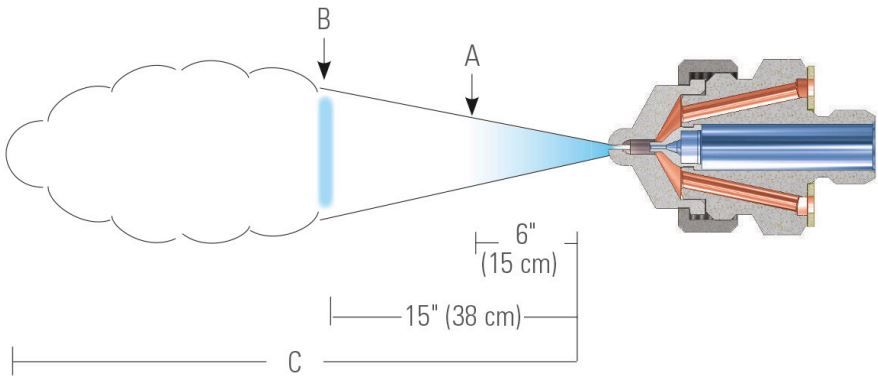

Схема распыления насадки DF
- Плоская струя имеет ширину «A» и «B».
- Общее расстояние распыления от сопла до точки максимального рассеивания обозначается буквой «С».
- Жидкость подаётся в форсунку под давлением.
- Жидкость и сжатый воздух или газ смешиваются в форсунке и производят в ней полностью распылённую струю.
Технические характеристики
Артикулы для заказа
SU13A-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 60-120 град., расход 3.2-8.6 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкойSU13A-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 60-120 град., расход 3.2-8.6 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU13-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 70-130 град., расход 3.3-13.5 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU13-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 70-130 град., расход 3.3-13.5 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUN13-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 30-60 град., расход 2.9-10.4 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUN13-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 30-60 град., расход 2.9-10.4 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU14-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 70-120 град., расход 1.8-6.1 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU14-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 70-120 град., расход 1.8-6.1 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUN23-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 30-60 град., расход 11.7-28.0 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUN23-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 30-60 град., расход 11.7-28.0 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU23B-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 40-80 град., расход 11.4-19.6 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU23B-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 40-80 град., расход 11.4-19.6 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU23-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 50-80 град., расход 10.6-39.0 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU23-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 50-80 град., расход 10.6-39.0 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU43-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 45-85 град., расход 36.0-100.0 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU43-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 45-85 град., расход 36.0-100.0 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
Затрудняетесь в выборе форсунки? Свяжитесь с нами, мы проконсультируем и поставим качественные форсунки от производителя.
