Насадка водовоздушная DF, внутреннее смешение, плоский факел

Насадка водовоздушная DF, внутреннее смешение, плоский факел
Заказать
Артикул DF
СРАВНИТЬ
В СРАВНЕНИИ
Характеристики
Тип распыления Плоский факел
Материал Латунь, Нерж сталь 303, Нерж сталь 316
Резьба 1 1/4"
Факел распыла Плоский
Смешивание Внутреннее
/ шт
Нет в наличии
Заказать

Распылительная насадка DF имеет специальную внутреннюю структуру, которая способствует равномерному смешиванию жидкости и газа и может генерировать как крошечную, так и большую каплю распыления. В обычной ситуации мы можем получить сверхмалый (около 30 мкм) размер капли жидкости за счёт увеличения давления воздуха или уменьшения давления жидкости.

Применение данной насадки в комплекте с телом с регулировочной иглой, позволяет регулировать расход жидкости вне зависимости от расхода воздуха и, следовательно, получать требуемые параметры распыления без изменения давления воздуха и жидкости. Поэтому она обладает хорошей адаптивностью.

Каждая форсунка состоит из воздушной насадки и жидкостной насадки, которые обеспечивают плоский распыл в широком диапазоне расхода жидкости. Стандартное подключение форсунки — резьба 1/4’’ BSPT внутренняя. Но, благодаря сменным фитингам, доступны различные размеры входного соединения форсунки.

Распылительная насадка обладает хорошим эффектом увлажнения. Это идеальный выбор для решения задачи поддержания влажности.

Конструктивные особенности

  • Создаёт в процессе распыления плоскую струю.
  • Позволяет создавать стабильное мелкодисперсное распыление.
  • Смешивание жидкости и воздуха происходит внутри корпуса форсунки — сжатая водовоздушная смесь расширяется на выходе из форсунки, тем самым образуя мелкодисперсный факел. Это позволяет точнее контролировать форму распыления.
  • Давление — от 0,7 до 4 Бар.
  • Расход — от 0,95 до 140 л/ч

Области применения

  • Опрыскивание и увлажнение продукции
  • Смазка пресс-форм
  • Распыляемый впрыск
  • Дезинфекция воздуха

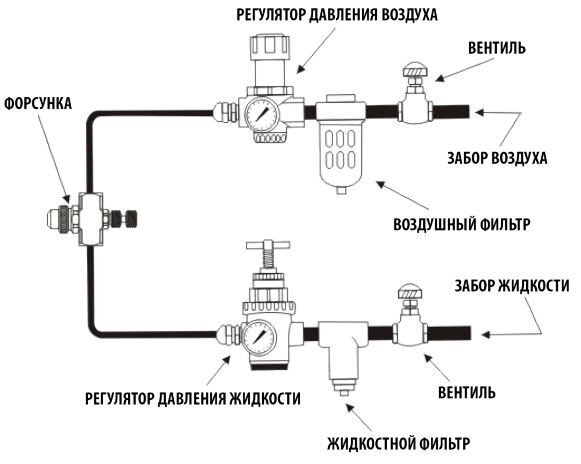

Схема подключения

Водовоздушная форсунка 1/4DF

Рекомендуемые комплектующие

  • Адаптеры для установки в толстую или тонкую стенку
  • Фитинги под трубку 8, 10, 12 мм прямые и под 90°
  • Трубка гибкая для подачи жидкости и воздуха 8, 10, 12 мм
  • Регулятор давления жидкости и воздуха
  • Фитинги проходные трубка-резьба
  • Краны запорные

Варианты комплектации

1. 1/4J
2. 1/4JBC
3. 1/4JAU
4. 1/4JN
5. 1/4JCO
6. 1/4JAUCO

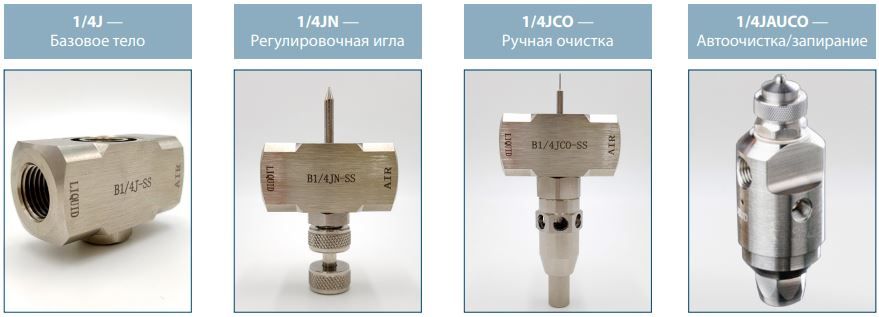

Тела форсунки

Водовоздушная форсунка 1/4DSF

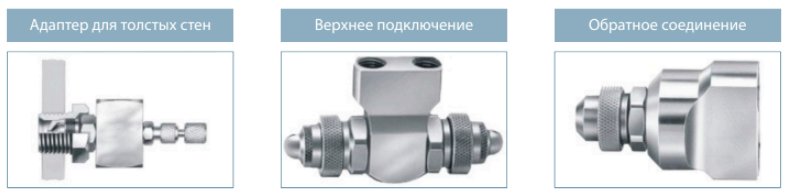

Комплектующие

Водовоздушная форсунка 1/4DSF
Обратите внимание! Тела и комплектующие продаются отдельно.

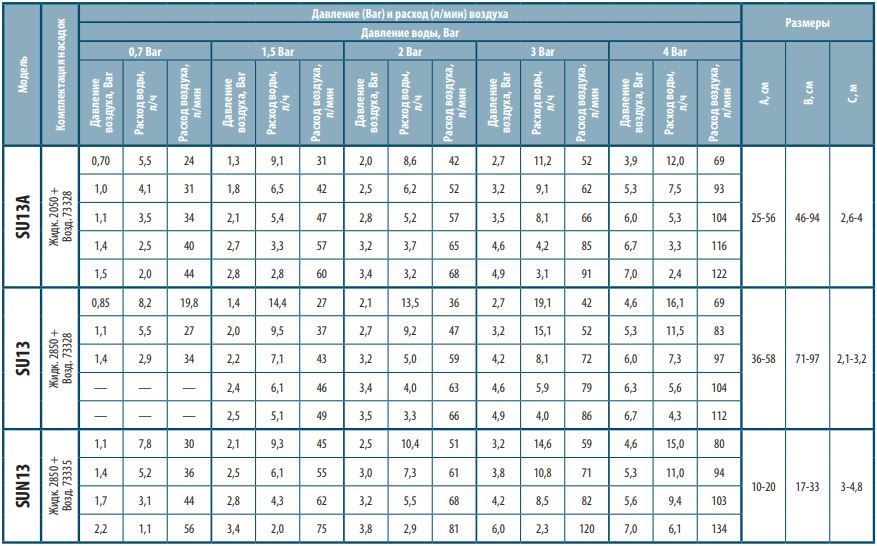

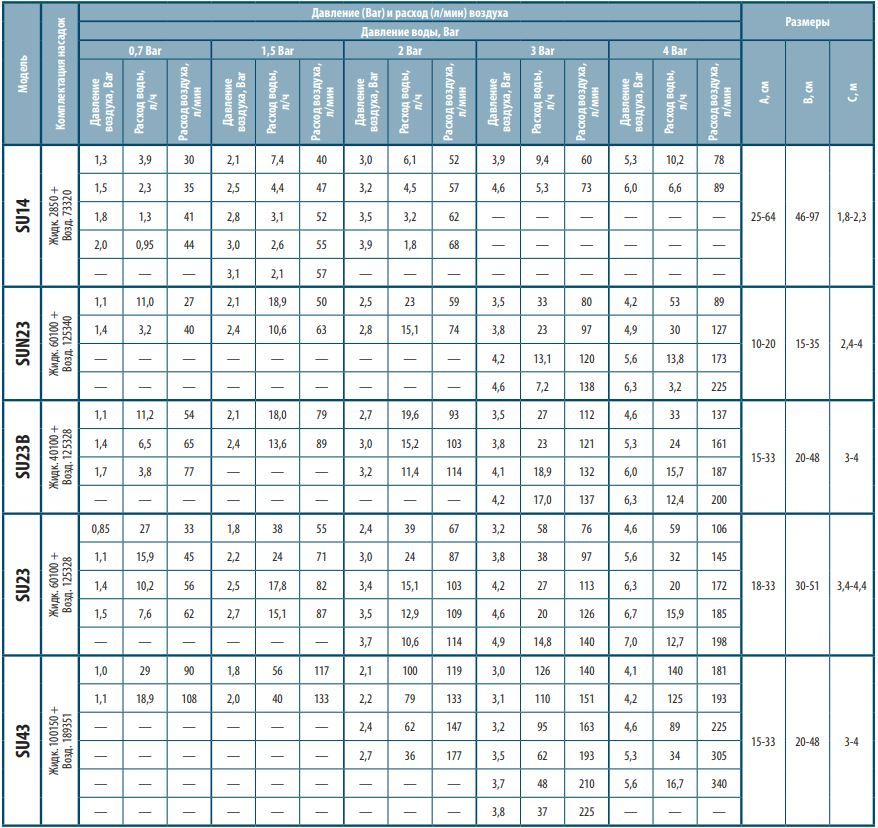

Технические характеристики



Схема распыла

1/4DF

Артикулы для заказа

SU13A-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 60-120 град., расход 3.2-8.6 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU13A-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 60-120 град., расход 3.2-8.6 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU13-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 70-130 град., расход 3.3-13.5 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU13-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 70-130 град., расход 3.3-13.5 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUN13-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 30-60 град., расход 2.9-10.4 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUN13-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 30-60 град., расход 2.9-10.4 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU14-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 70-120 град., расход 1.8-6.1 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU14-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 70-120 град., расход 1.8-6.1 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUN23-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 30-60 град., расход 11.7-28.0 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUN23-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 30-60 град., расход 11.7-28.0 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU23B-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 40-80 град., расход 11.4-19.6 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU23B-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 40-80 град., расход 11.4-19.6 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU23-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 50-80 град., расход 10.6-39.0 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU23-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 50-80 град., расход 10.6-39.0 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SU43-SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 45-85 град., расход 36.0-100.0 л/час при 2 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SU43-316SS — Насадка водовоздушная, внутреннее смешение, плоский факел, угол 45-85 град., расход 36.0-100.0 л/час при 2 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой


Затрудняетесь в выборе форсунки? Свяжитесь с нами, мы проконсультируем и поставим качественные форсунки от производителя.

Тип распыления
Плоский факел
Материал
Латунь, Нерж сталь 303, Нерж сталь 316
Резьба 1
1/4"
Факел распыла
Плоский
Смешивание
Внутреннее
Давление мин (бар)
0.7
Давление макс (бар)
4
Расход мин (л/мин)
0.95
Расход макс (л/мин)
140
