Форсунки тумана высокого давления

Форсунки тумана высокого давления по артикулам

Как быстро подобрать комплектующие для вашей системы тумана?

Системы тумана высокого давления характерны очень малым размером капель и малым расходом. Это способствует двум важным моментам:

чем мельче капля, тем больше суммарная площадь поверхности капель при одном и том же расходе воды, что способствует лучшей испаряемости (окружающий воздух лучше впитывает влагу).
чем мельче капля, тем меньше размер частиц, которые она может «связать», а это в первую очередь – запахи.

Таким образом, форсунки тумана высокого давления отлично справляются с тремя очень важными и часто встречающимися задачами:

Поддержание влажности в помещении;
Охлаждение окружающего воздуха;
Устранение запахов.

Туман - это взвесь малых
капель испарений воды

Примеры:

Система орошения туманом для теплиц, оранжерей и зимних садов;
Система охлаждения (оптимизации климата, климат-контроля) для веранд, открытых ресторанов, кафе на крышах, концертных площадок;
Пылеподавление, удаление запахов и охлаждение воздуха на производствах (с/х, легкая и тяжёлая промышленность);
Детские площадки, магазины торговых центров с высоким остеклением и низким кондиционированием воздуха;
Увлажнение прилавков для фруктов, овощей, мяса и рыбы;

Сравнение систем тумана высокого давления (20-70 бар) и низкого давления (2-30 бар)

Параметры	Системы высокого давления	Системы низкого давления
Преимущества	+ Минимальный размер капли (5-10 мкм) за счет высокого давления + Малые расходы жидкости + Возможность использования моделей с антикапельным клапаном (предотвращает протечки при выключении или снижении давления)	+ Средний и малый размер капли (от 70 мкм) без подачи сжатого воздуха + Минимальный размер капли (от 10 мкм) для водовоздушных систем + Большие отверстия от 0.3 до 2.5 мм, что снижает требование к очистке воды + Не требует дополнительной станции поднятия давления (если у вас в системе от 3 бар и выше) и возможность использовать магистральную воду
Недостатки	- Малые диаметры отверстий (0.15-0.8 мм), требует специальную подготовку воды - Требует наличие насосной станции высокого давления, рассчитанной только на эти форсунки	- Средний и большой расход жидкости на форсунку (не применим в ряде отраслей) - Отсутствует антикапельный клапан (обычно) - Большие утечки при старте/остановки распыления - Дольше время выхода системы на распыление тумана (подъем давления)
Вывод, основные применения	Охлаждения воздуха Удаление запахов Пылеподавление в критических применениях, где важна стабильность влажности продукции	Орошение поверхностей Создание водяных завес Пылеподавление в зонах, где влажность продукта не важна Другие задачи, где нужна средняя и малый размер капли

Для работы форсунок тумана высокого давления, минимально необходимое давление – 7 бар. Нормальным рабочим давлением для них является давление 20-70 бар (например, вся серия LD) или даже до 200 бар (форсунки MW, 7J и др.).

Таблица соответствия диаметр отверстия - расход для форсунок высокого давления серии LD Spray Expert

Серия форсунок	Диаметр сопла, мм	Рабочее давление	Расход воды, л/мин на 1 форсунку	Расход воды, л/час на 1 форсунку
LD	0,10	20-70 бар	0,010-0,040	0,60-2,40
	0,15		0,020-0,046	1,20-2,76
	0,20		0,049-0,089	2,94-5,34
	0,30		0,080-0,145	4,8-8,7
	0,40		0,095-0,178	5,7-10,68
	0,50		0,130-0,243	7,80-14,58
	0,60		0,175-0,320	10,50-19,20
	0,80		0,238-0,435	14,28-26,10

Стандартно в комплект системы туманообразования высокого давления могут входить следующие компоненты:

Насос высокого давления.
Блок водоподготовки (очистки воды).
Магистрали высокого давления с распределённой сетью форсунок (плотность расположения форсунок напрямую зависит от площади и объема помещения, средней температуры, уровня относительной влажности и интенсивности воздухообмена). Выполняются из прочных полиамидных трубок ∅3/8" (9.5 мм) с рабочим давлением 60-70 бар. Максимальное давление до 90 бар.
Автоматический дренажный клапан высокого давления.
Арматура высокого давления из никелированной латуни: уголки, Т-отводы, фитинги для форсунок.
Форсунки с диаметром сопла от 0.10 мм до 0.80 мм. Размер получаемых частиц воды – до 10 мкм. Материал: никелированная латунь или нержавеющая сталь, сопло - из нержавеющей стали или керамики (для более длительного срока эксплуатации).
Обрезиненные хомуты для надежного крепления магистралей с форсунками.
Ремкомплект (расходные материалы и ЗИП): запасные трубки, фитинги, форсунки.

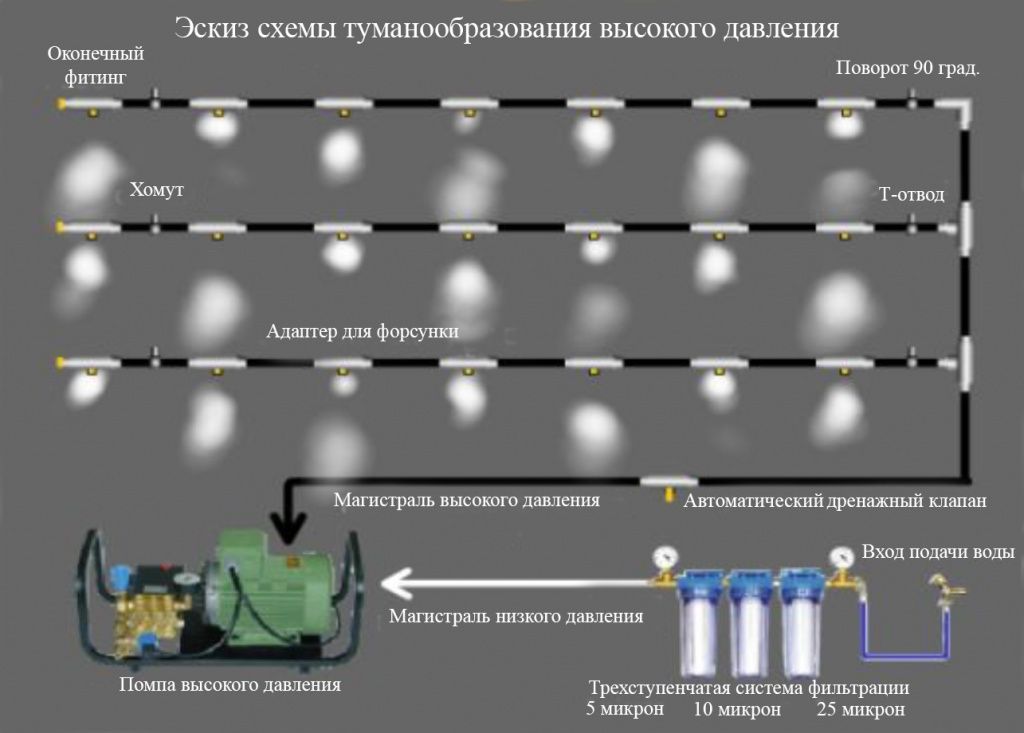

Схема системы тумана Spray Expert высокого давления:

Схема размещения

Для организации соединений магистрали, а также для установки форсунок и подключения магистрали к системе подачи воды, существуют следующие варианты крепления на трубку:

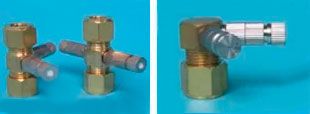

1. Под прижимную гайку – тип «ferrule» Трубка вставляется в гайку и уплотнительное кольцо и фиксируется за счёт её обжима при закручивании гайки.

Под прижимную гайку – тип «ferrule»

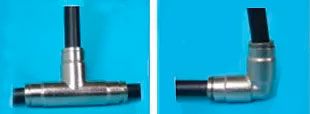

2. Самофиксирующийся (никелированная латунь) – «Push-LOCK (неразъёмное соединение)» Наиболее простой в монтаже тип фиксации. Характерен тем, что чем выше давление, тем сильнее фиксация трубки. Не требует инструмента для монтажа

Обратите внимание, "Push-LOCK" - одноразовое неразъёмное соединение. Если требуется разъёмное, то выбирайте тип крепления "Ferrule" (под прижимную гайку).

Самофиксирующийся – «Push-LOCK (неразъёмное соединение)»

Поскольку полиамидная трубка высокого давления достаточно жёсткая и имеет ограниченную возможность изгиба, для поворотов настоятельно рекомендуется применять фитинги-повороты под 90 градусов (см. таблицу ниже).

Внимание!
Для вашего удобства мы создали конфигуратор подбора комплектующих для системы тумана высокого давления. Вы можете скачать его и использовать для подбора.

Скачать Конфигуратор подбора комплектующих для тумана высокого давления.

Схема подключения системы распыления высокого давления

1. Фитинг 1/4’’ наружный
2. Трубка высокого давления
3. Сливной клапан
4. Т-отвод (тройник)
5. Клипса

6. Угол 90°
7. Адаптер для форсунки
8. Конечный фитинг (заглушка)
9. Перекрестье
10. Ручной вентиль (кран)

Таблица со стандартными элементами для построения системы туманообразования высокого давления:

Артикул Spray Expert	Наименование	Применение
Tube-3/8-PA12	Трубка 3/8” (9.5 мм)	Используется в качестве магистрали подачи воды к форсункам.
AB	Форсунка тумана высокого давления	Форсунка AB создает в процессе распыления полую струю треугольной формы в виде кольца, выполнена с наружной резьбой.
A-LD	Форсунка тумана высокого давления	Форсунка A-LD создает в процессе распыления полую струю треугольной формы в виде кольца, оснащена специальным антикапельным клапаном, который срабатывает при низком давлении.
B-LD	Форсунка тумана высокого давления	Форсунка B-LD создает в процессе распыления полую струю треугольной формы в виде кольца, выполнена с наружной резьбой и диаметром выходного отверстия - 0,08 - 0,8 мм.
C-LD	Форсунка тумана высокого давления	Форсунка С-LD создает в процессе распыления полую струю треугольной формы в виде кольца, выполнена с наружной резьбой и диаметром выходного отверстия - 0,08 - 0,8 мм.

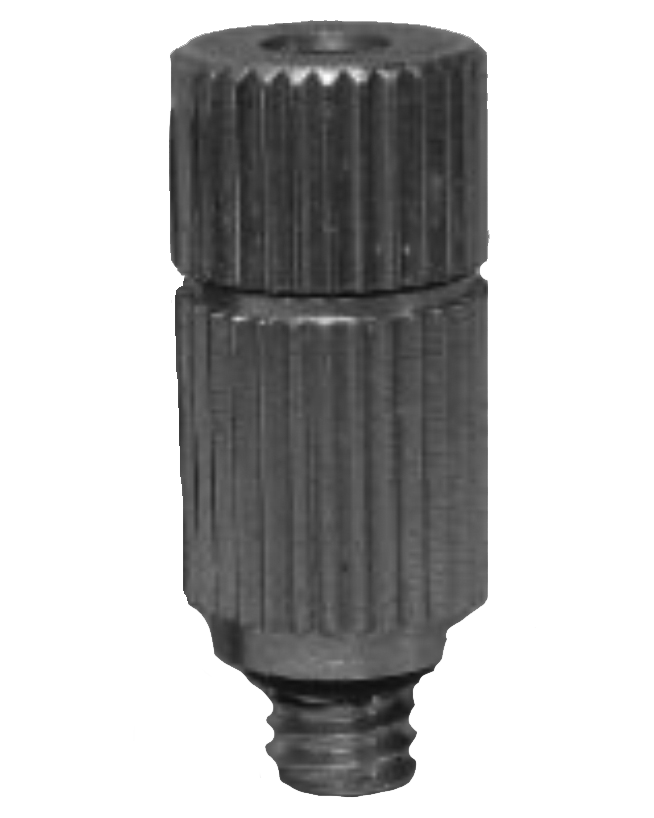

F-LD	Форсунка тумана высокого давления	Форсунка F-LD создает в процессе распыления полую струю треугольной формы в виде кольца, выполнена с наружной резьбой и диаметром выходного отверстия - 0,08 - 0,8 мм.
T-LD	Форсунка тумана высокого давления	Форсунка T-LD создает в процессе распыления полую струю треугольной формы в виде кольца. Выполнена с наружной резьбой и оснащена специальным антикапельным клапаном, который срабатывает при низком давлении.
TL-LD	Форсунка тумана высокого давления	Форсунка TL-LD создает в процессе распыления полую струю треугольной формы в виде кольца. Выполнена с наружной резьбой и оснащена специальным антикапельным клапаном, который срабатывает при низком давлении.
O-LD	Форсунка тумана высокого давления	Форсунка O-LD создает в процессе распыления полую струю треугольной формы в виде кольца, выполнена с наружной резьбой и диаметром выходного отверстия - 0,08 - 0,8 мм.
P-LD	Форсунка тумана высокого давления	Форсунка P-LD создает в процессе распыления полую струю треугольной формы в виде кольца, оснащена специальным антикапельным клапаном, который срабатывает при низком давлении.
Q-LD	Форсунка тумана высокого давления	Форсунка Q-LD создает в процессе распыления полую струю треугольной формы в виде кольца. Выполнена с наружной резьбой и оснащена специальным антикапельным клапаном, который срабатывает при низком давлении.
KT	Форсунка тумана высокого давления	Форсунка KT создает в процессе распыления полую струю треугольной формы в виде кольца, с наружной резьбой и диаметром выходного отверстия - 0,2 - 0,5 мм.
LD-AntiDrip	Антикапельный клапан форсунки	Используется как сменный элемент при ремонте форсунок с антикапельным клапаном (серия LD).
10/24-O-Ring	Уплотнительное кольцо форсунки	Используется как сменный элемент при ремонте форсунок серии LD.
PLK-E90-3/8 Ferrule-E90-3/8	Поворот 90 град.	Используется при необходимости создать поворот магистрали под 90 градусов (например, обойти угол).
PLK-3/8-3/8 Ferrule-3/8-3/8	Прямой соединитель	Используется для стыковки последовательных участков магистрали.
PLK-3/8-2x3/8 Ferrule-3/8-2x3/8	Т-отвод	Используется для создания бокового отведения или разветвления магистрали.
HOLD-3/8-10/24-PLK HOLD-3/8-10/24-ferrule	Адаптер для форсунки (проходной)	Используется для монтажа форсунки на магистраль.
Ferrule-HOLD-3/8-2x10/24-180 Ferrule-HOLD-3/8-2x10/24-135	Адаптер на две форсунки (проходной), 180 град и 135 град.	Используется для монтажа 2-х форсункок на магистраль в одной точке.
PLK-End-3/8-2x10/24-180 Ferrule-End-3/8-2x10/24-180	Конечный адаптер на 2 форсунки, 180 град.	Используется для монтажа 2-х форсунок на конечный участок магистрали.
Ferrule-End-3/8-2x10/24-90	Конечный адаптер на 2 форсунки, 90 град.	Используется для монтажа 2-х форсунок на конечный участок магистрали.
PLK-End-3/8 Ferrule-End-3/8	Оконечный фитинг (заглушка)	Используется на конечном участке магистрали, не требующем установки форсунки.
PLK-1/4M-3/8 Ferrule-1/4M-3/8	Адаптер на 1/4", наруж.	Используется для подключения магистрали к водоснабжению (насосу или водяному фильтру), а также для установки ручного вентиля на магистраль.
Ferrule-3/8-3x3/8	4-х сторонний разветвитель	Используется для создания разветвления магистрали.
PLK-End90-10/24-3/8 Ferrule-End90-10/24-3/8	Оконечный адаптер на 1 форсунку, 90 град.	Используется для монтажа форсунки на конечный участок магистрали.
G1/8-10/24 G1/4-10/24 G3/8-10/24	Переходник резьбы 10/24” для установки форсунки высокого давления на резьбу 1/8”, 1/4", 3/8” и т.д.	Используется для монтажа форсунок.
10/24-3x10/24-BRN	Адаптер для установки 3-х форсунок, резьба 10/24”	Используется для монтажа 3-х форсунок на один адаптер для форсунки.
10/24-4x10/24-BRN	Адаптер для установки 4-х форсунок, резьба 10/24”	Используется для монтажа 4-х форсунок на один адаптер для форсунки.
10/24-5x10/24-BRN	Адаптер для установки 5-и форсунок, резьба 10/24”	Используется для монтажа 5-и форсунок на один адаптер для форсунки.
Ferrule-End-3/8-3x10/24	Конечный адаптер на 3 форсунки	Используется для монтажа 3-х форсунок на конечный участок магистрали.
Ferrule-End-3/8-4x10/24	Конечный адаптер для установки 4-х форсунок	Используется для монтажа 4-х форсунок на конечный участок магистрали.
PLK-End-3/8-6x10/24 Ferrule-End-3/8-6x10/24	Конечный адаптер для установки 6-и форсунок	Используется для монтажа 6-и форсунок на конечный участок магистрали.
Flex-10/24-50 Flex-10/24-80 Flex-10/24-100 Flex-10/24-200	Гибкий удлинитель для форсунки, длина: 50 мм, 80 мм, 100 мм, 200 мм.	Используются для выноса форсунок из-за фальш-потолка и др.
Valve-G1/4-BR	Ручной вентиль, резьба: 1/4” BSPP(G) внутр., материал - латунь	Используется для открытия/закрытия участка магистрали с форсунками.
Drain-10/24-BR	Дренажный клапан, материал – латунь	Используется для автоматического сброса избыточного давления в магистрали.
Clamp-3/8	Клипса для крепления магистрали	Используется для крепления магистрали к несущим конструкциям (стены, потолок, различные балки и др.)

Таблица вариантов конфигураций систем тумана высокого давления

Производительность насоса, л/мин	Макс. кол-во форсунок, которое может поддерживать насос, шт	Макс. длина трассы, м
0,3	4-8	20
0,5	5-10	20
1	10-15	30
2	25-30	50
3	30-45	70
4	50-60	100
5	60-80	130
6	80-120	150
7	100-130	160
8	110-150	200
11	180-220	250
12	200-240	280
15	200-250	300

Заинтересовали система тумана высокого давления и форсунки? Оставьте заявку или свяжитесь по контактам со специалистами Spray Expert, мы оперативно подготовим Вам предложение и поставим продукцию.
