Компания Spray Expert обладает выдающимся опытом и знаниями, являясь ведущим поставщиком форсунок для металлургии.
MINI HPS-SE
Полностью совместим с предыдущими поколениями форсунок. Не требуется модификация коллекторов.
Уникальная конструкция стабилизатора уменьшает площадь следа форсунки, увеличивая силу удара. Повышенная сила удара позволяет обеспечить улучшенное удаление окалины без дополнительных энергозатрат. Возможность применения форсунок с пониженным расходом для уменьшения энергопотребления без изменения силы удара.
Моделирование потока через форсунку mini HPS-SE показывает оптимальное ламинарное состояние потока (темно-синяя зона).
Сила удара различных типов форсунок в зависимости от расходных характеристик
При проектировании системы гидросбива должны быть известны следующие параметры форсунок:
- Расход при заданном давлении
- Размер следа при заданной высоте установки (он определяет угол раскрытия)
- Сила удара и ее распределение по всей ширине следа форсунки
Сила удара является энергией распределения силы в факеле форсунки. Поэтому сила удара может быть определена отношением:
I = F/A, где I — сила удара (Н/мм
2), F — сила (Н), A — площадь (мм
2)
Сочетание форсунки с пониженной турбулентностью, такой как mini HPS-SE, и небольшой высоты установки форсунки приводит к значениям толщины следа форсунки до 3 мм, что является непростой задачей для измерительных лабораторий. Перекрытия струй менее 10 мм также требуют повышенной точности измерения.
Повышение качества поверхности проката
Цели: максимизация силы удара при неизменных значениях расхода и давления
Энергосбережение
Цели: снижение расхода воды на гидросбиве
Mini HPS-SE — это идеальное решение для станов горячего проката, в которых высота установки форсунок гидросбива превышает 150 мм.
Испытанная временем вставка из карбида вольфрама в сочетании с инновационной конструкцией фильтрастабилизатора позволяют форсункам выйти на абсолютно новый уровень.
Конструкция сопла в сочетании с новым фильтром-стабилизатором делает mini HPS-SE подходящей форсункой для любого стана горячего проката и обеспечивает следующие преимущества:
- Значительное увеличение силы удара для наилучшего удаления окалины
- Улучшение качества проката
- Возможность снижения расхода
- Потенциал энергосбережения
- Сопло форсунки защищено от механических повреждений
- Совместимость со всеми предыдущими поколениями форсунок
Схемы и размеры
Схема сборки

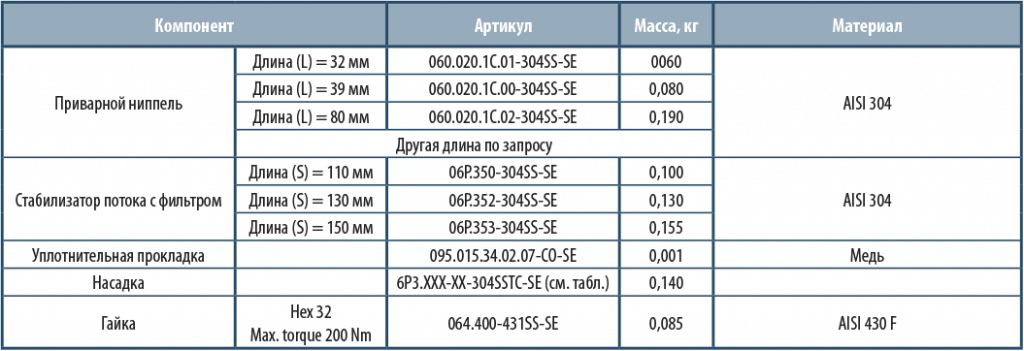

Размеры и вес
Расположение форсунок
- Все форсунки повернуты в одном направлении, факелы параллельны.
- Половина форсунок развернута в противоположном направлении (шеврон). Вода распыляется в обе стороны.
Установка ниппеля
Для правильной ориентации форсунки (угол разворота 15° к оси коллектора) ниппель должен быть установлен таким образом, чтобы его внутренние грани были параллельны оси коллектора. Проще всего это сделать с помощью специальных заглушек.
Вставьте заглушку в ниппель. Используя линейку, выставьте ниппели в правильную позицию и приварите к коллектору.
Заглушка
Кроме правильного позиционирования приварных ниппелей также может быть установлена вместо форсунки, например для гидростатических испытаний.

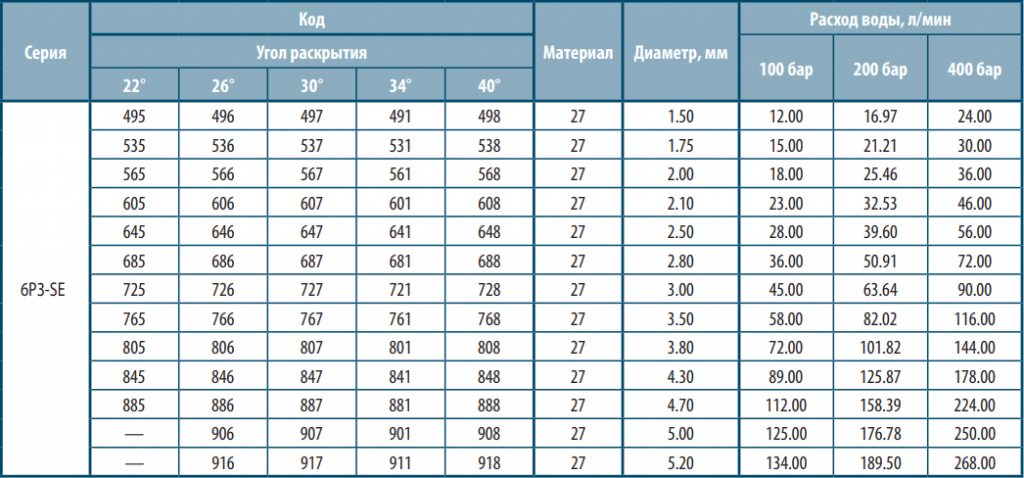

Технические характеристики
Артикулы для заказа
060.020.1C.01-304SS-SE — Ниппель приварной форсунки для гидросбива окалины, длина 32 мм, материал: нерж. сталь 304, производство Spray Expert
060.020.1C.00-304SS-SE — Ниппель приварной форсунки для гидросбива окалины, длина 39 мм, материал: нерж. сталь 304, производство Spray Expert
060.020.1C.02-304SS-SE — Ниппель приварной форсунки для гидросбива окалины, длина 80 мм, материал: нерж. сталь 304, производство Spray Expert
06P.350-304SS-SE — фильтр-стабилизатор форсунки для гидросбива окалины, длина 110 мм, резьба 1" BSPP(G) наруж., материал: нерж. сталь 304, производство Spray Expert
06P.352-304SS-SE — фильтр-стабилизатор форсунки для гидросбива окалины, длина 130 мм, резьба 1" BSPP(G) наруж., материал: нерж. сталь 304, производство Spray Expert
06P.353-304SS-SE — фильтр-стабилизатор форсунки для гидросбива окалины, длина 150 мм, резьба 1" BSPP(G) наруж., материал: нерж. сталь 304, производство Spray Expert
095.015.34.04.02-CO-SE — Уплотнительная шайба форсунки для гидросбива окалины, материал: медь, производство Spray Expert
6P3.567-30-304SSTC-SE — Насадка форсунки для гидросбива окалины, плоский факел, угол 30°, расход 18 л/мин при 100 бар, под прижимную гайку, материал: нерж. сталь 304 со вставкой из карбида вольфрама, производство Spray Expert
6P3.688-40-304SSTC-SE — Насадка форсунки для гидросбива окалины, плоский факел, угол 40°, расход 36 л/мин при 100 бар, под прижимную гайку, материал: нерж. сталь 304 со вставкой из карбида вольфрама, производство Spray Expert
6P3.885-22-304SSTC-SE — Насадка форсунки для гидросбива окалины, плоский факел, угол 22°, расход 112 л/мин при 100 бар, под прижимную гайку, материал: нерж. сталь 304 со вставкой из карбида вольфрама, производство Spray Expert
069.400-431SS-SE — Прижимная гайка форсунки для гидросбива окалины, шестигранник 41 мм, материал: нерж. сталь 431, производство Spray Expert
Затрудняетесь в выборе форсунки? Свяжитесь с нами, мы проконсультируем и поставим качественные форсунки от производителя.
