Когда жидкость попадает в тело форсунки, она проходит через внутренний фильтр (опционально) в щелевой сердечник, где начинается завихрение. Закручивание продолжается, пока жидкость проходит через диск. Распад жидкости происходит при выходе из отверстия, образуя четко выраженный конус. Капли имеют одинаковый размер и равномерно распределены по форме распыла.
Для монтажа насадок серии TG-W предлагаем стандартные тела серии TP.
Конструктивные особенности
- Быстроразъемные тела форсунок сокращают время обслуживания — корпуса остаются на трубе/коллекторе.
- Экономьте на замене форсунок — корпус можно использовать повторно, заменяются только распылительные насадки.
- Сплошной конусообразный рисунок распыления с круглой зоной распыления.
- Равномерное распределение распыления.
- Давление — до 20 бар.
- Расход — от 1,1 до 13,8 л/мин.
- Угол распыления — 120°.
- Диаметр выходного отверстия — от 1,6 до 3,6 мм.
Области применения
- Очищение дымовых газов
- Охлаждение газов
- Процессы мойки и ополаскивания
- Тушение и предотвращение пожаров
Схема

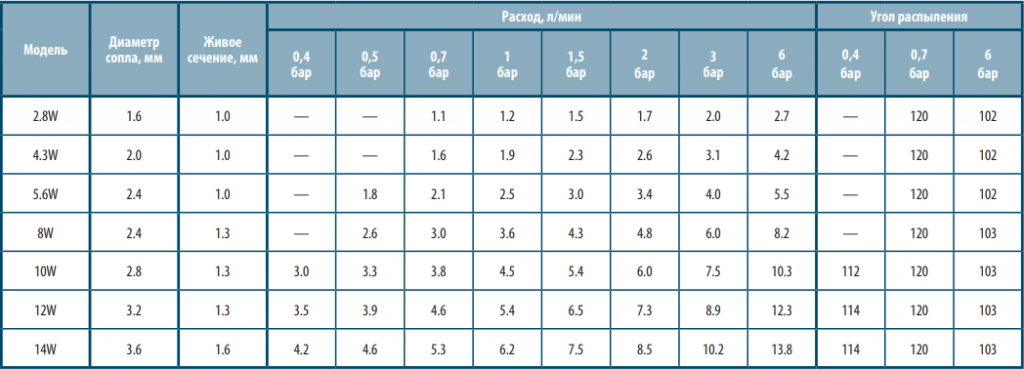

Технические характеристики
Артикулы для заказа

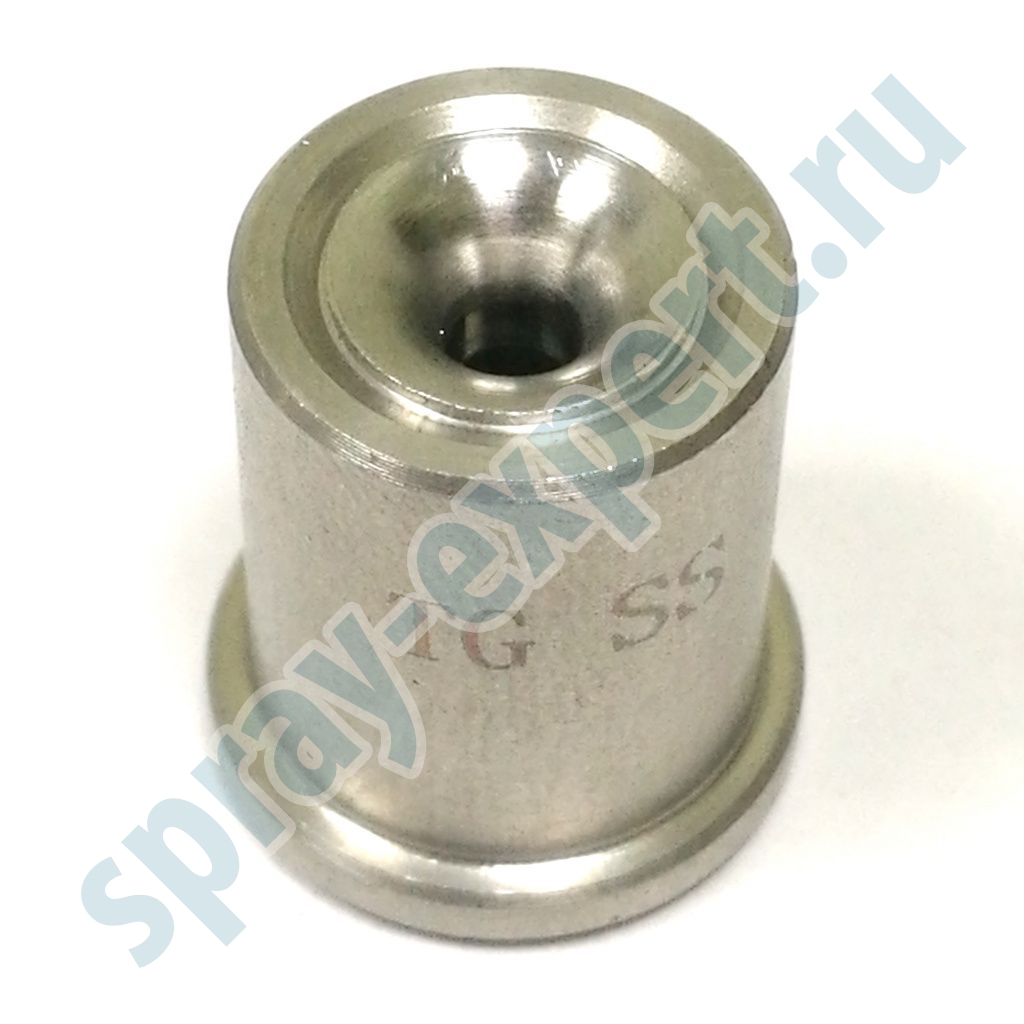

TG-2.8W — насадка гидравлическая, полный конус, угол 120°, расход 1.7 л/мин при 2 бар, под прижимную гайку 3/8", материал: латуньTG-4.3W — насадка гидравлическая, полный конус, угол 120°, расход 2.6 л/мин при 2 бар, под прижимную гайку 3/8", материал: латунь
TG-5.6W — насадка гидравлическая, полный конус, угол 120°, расход 3.4 л/мин при 2 бар, под прижимную гайку 3/8", материал: латунь
TG-8W — насадка гидравлическая, полный конус, угол 120°, расход 4.8 л/мин при 2 бар, под прижимную гайку 3/8", материал: латунь
TG-10W — насадка гидравлическая, полный конус, угол 120°, расход 6.0 л/мин при 2 бар, под прижимную гайку 3/8", материал: латунь
TG-12W — насадка гидравлическая, полный конус, угол 120°, расход 7.3 л/мин при 2 бар, под прижимную гайку 3/8", материал: латунь
TG-14W — насадка гидравлическая, полный конус, угол 120°, расход 8.5 л/мин при 2 бар, под прижимную гайку 3/8", материал: латунь
TG-SS2.8W — насадка гидравлическая, полный конус, угол 120°, расход 1.7 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 303
TG-SS4.3W — насадка гидравлическая, полный конус, угол 120°, расход 2.6 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 303
TG-SS5.6W — насадка гидравлическая, полный конус, угол 120°, расход 3.4 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 303
TG-SS8W — насадка гидравлическая, полный конус, угол 120°, расход 4.8 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 303
TG-SS10W — насадка гидравлическая, полный конус, угол 120°, расход 6.0 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 303
TG-SS12W — насадка гидравлическая, полный конус, угол 120°, расход 7.3 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 303
TG-SS14W — насадка гидравлическая, полный конус, угол 120°, расход 8.5 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 303
TG-316SS2.8W — насадка гидравлическая, полный конус, угол 120°, расход 1.7 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 316
TG-316SS4.3W — насадка гидравлическая, полный конус, угол 120°, расход 2.6 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 316
TG-316SS5.6W — насадка гидравлическая, полный конус, угол 120°, расход 3.4 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 316
TG-316SS8W — насадка гидравлическая, полный конус, угол 120°, расход 4.8 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 316
TG-316SS10W — насадка гидравлическая, полный конус, угол 120°, расход 6.0 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 316
TG-316SS12W — насадка гидравлическая, полный конус, угол 120°, расход 7.3 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 316
TG-316SS14W — насадка гидравлическая, полный конус, угол 120°, расход 8.5 л/мин при 2 бар, под прижимную гайку 3/8", материал: нерж. сталь 316
Затрудняетесь в выборе форсунки? Свяжитесь с нами, мы проконсультируем и поставим качественные форсунки от производителя.
