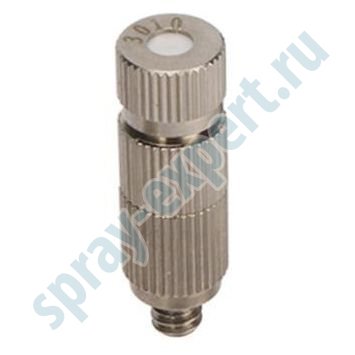

Форсунка тумана высокого давления T-LD

Форсунка T-LD создает в процессе распыления полую струю треугольной формы в виде кольца. Выполнена с наружной резьбой и оснащена специальным антикапельным клапаном, который срабатывает при низком давлении.
Также в ней установлен ПП фильтр, который позволяет избежать быстрого износа или засорения форсунки от грязной воды.

Форсунки тумана высокого давления T-LD были специально разработаны для выполнения различного рода задач. Они идеально подходят для увлажнения и охлаждения в цеху, для применения на различных этапах животноводства, в овощных холодильниках супермаркетов или в промышленных холодильниках и тд.

Доступные размеры выходного отверстия: 0.08 мм, 0.1 мм, 0.15 мм, 0.2 мм, 0.3 мм, 0.4 мм, 0.5 мм, 0.6 мм, 0.8 мм

Внимание!
Для вашего удобства мы создали конфигуратор подбора комплектующих для системы тумана высокого давления. Вы можете скачать его и использовать для подбора.

Скачать Конфигуратор подбора комплектующих для тумана высокого давления.

Техническая характеристика

Таблица расходов форсунок тумана ВД

Диаметр отверстия форсунки T-LD

Форма тумана в зависимости от диаметра выходного отверстия

Артикулы для заказа

12/24T-LD-0.08-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия F-LD, угол 40-60 град., расход 1,2 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.08 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.08-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия F-LD, угол 40-60 град., расход 1,2 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.08 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.08-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия F-LD, угол 40-60 град., расход 1,2 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.08 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
12/24T-LD-0.1-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 2,4 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.10 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.1-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 2,4 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.10 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.1-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 2,4 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.10 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
12/24T-LD-0.15-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 2,76 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.15 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.15-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 2,76 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.15 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.15-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 2,76 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.15 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
12/24T-LD-0.2-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 5,34 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.20 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.2-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 5,34 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.20 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.2-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 5,34 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.20 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
12/24T-LD-0.3-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 8,7 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.30 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.3-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 8,7 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.30 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.3-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 40-60 град., расход 8,7 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.30 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
12/24T-LD-0.4-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 10,68 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.40 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.4-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 10,68 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.40 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.4-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 10,68 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.40 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
12/24T-LD-0.5-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 14,58 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.50 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.5-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 14,58 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.50 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.5-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 14,58 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.50 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
12/24T-LD-0.6-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 19,2 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.60 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.6-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 19,2 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.60 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.6-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 19,2 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.60 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
12/24T-LD-0.8-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 26,1 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.80 мм, резьба: 12/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
10/24T-LD-0.8-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 26,1 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.80 мм, резьба: 10/24" UNC, материал корпуса: никелированная латунь, материал сопла: керамика
3/16T-LD-0.8-AD-PP-BN-Ceramic – Форсунка гидравлическая, туман, серия T-LD, угол 60-90 град., расход 26,1 л/ч при давлении 70 бар, давление 7-70 бар, антикапельный клапан: есть, фильтр: ПП, диаметр сопла: 0.80 мм, резьба: 3/16" UNC, материал корпуса: никелированная латунь, материал сопла: керамика

Затрудняетесь в выборе форсунки? Свяжитесь с нами, мы проконсультируем и поставим качественные форсунки от производителя.

Тип распыления

Мелкодисперсное (туман)

Материал

Полипропилен, Никелированная латунь, Керамика

Резьба 1

3/16", 10/24", 12/24"

Марка резьбы 1

UNC

Давление мин (бар)

7

Давление макс (бар)

70

Расход мин (л/мин)

0.01

Расход макс (л/мин)

0.435

Угол распыла (град)

40-90

t-ld

323.83 КБ

pdf

SprayExpert_mist_config

914.66 КБ

pdf
