Насадка водовоздушная DFE, внешнее смешение, плоский факел

Насадка водовоздушная DFE, внешнее смешение, плоский факел
Заказать
Артикул DFE
СРАВНИТЬ
В СРАВНЕНИИ
Характеристики
Тип распыления Плоский факел
Материал Латунь, Нерж сталь 303, Нерж сталь 316
Резьба 1 1/4"
Факел распыла Плоский
Смешивание Внешнее
/ шт
Нет в наличии
Заказать

Распылительная насадка DFE имеет специальную внутреннюю структуру, которая способствует равномерному смешиванию жидкости и газа и может генерировать как крошечную, так и большую каплю распыления. В обычной ситуации мы можем получить сверхмалый (около 30 мкм) размер капли жидкости за счёт увеличения давления воздуха или уменьшения давления жидкости.

Применение данной насадки в комплекте с телом с регулировочной иглой, позволяет регулировать расход жидкости вне зависимости от расхода воздуха и, следовательно, получать требуемые параметры распыления без изменения давления воздуха и жидкости. Поэтому она обладает хорошей адаптивностью.

Каждая насадка состоит из воздушной насадки и жидкостной насадки, которые обеспечивают плоский распыл в широком диапазоне расхода жидкости. Распылительная насадка DFE имеет наружную резьбу 3/8-24UNF-2A для соединения с телом водовоздушной форсунки. Насадка комплектуется прокладкой из PTFE между насадкой и телом водовоздушной форсунки.

Распылительная насадка обладает хорошим эффектом увлажнения. Это идеальный выбор для решения задачи поддержания влажности.

Конструктивные особенности

  • Создаёт в процессе распыления плоскую струю.
  • Позволяет создавать стабильное мелкодисперсное распыление.
  • Смешивание жидкости и воздуха происходит за пределами корпуса насадки. Воздух окружает жидкость, которая подается через центральную часть насадки, создавая высокое сопротивление течению и вызывая распад струи на мелкие частицы. Для жидкостей, вязкостью более 200 сП, рекомендуются водовоздушные форсунки внешнего смешения. Они способны распылять вязкие жидкости вплоть до консистенции мёда и чёрной патоки.
  • Давление — от 0,2 до 4 Бар.
  • Расход — от 2,8 до 280 л/ч.
  • Углы распыления 45° и 60°.

Области применения

  • Опрыскивание и увлажнение продукции
  • Смазка пресс-форм
  • Распыляемый впрыск
  • Дезинфекция воздуха

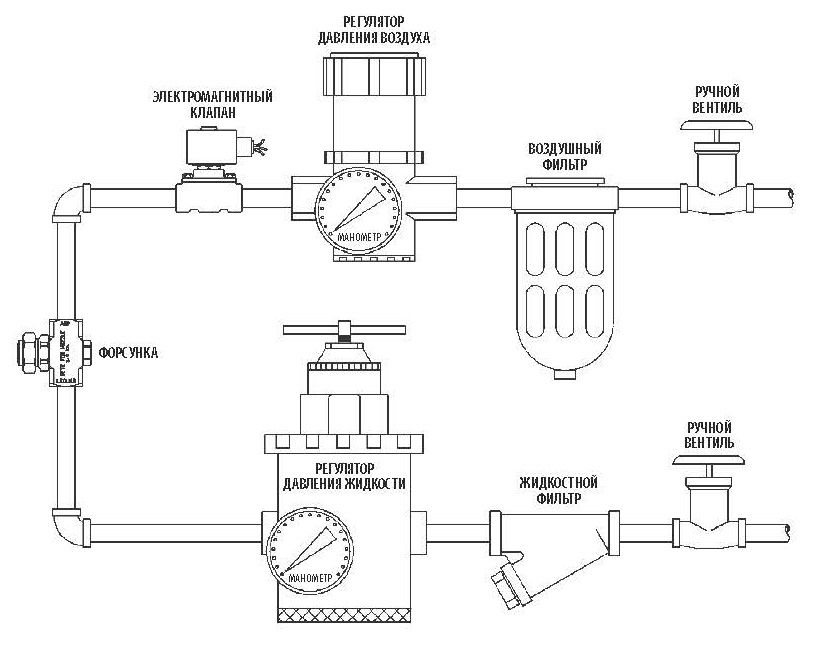

Схема подключения

Водовоздушная форсунка 1/4DFE

Рекомендуемые комплектующие

  • Адаптеры для установки в толстую или тонкую стенку
  • Фитинги под трубку 8, 10, 12 мм прямые и под 90°
  • Трубка гибкая для подачи жидкости и воздуха 8, 10, 12 мм
  • Регулятор давления жидкости и воздуха
  • Фитинги проходные трубка-резьба
  • Краны запорные

Варианты комплектации

1. 1/4J
2. 1/4JBC
3. 1/4JAU
4. 1/4JN
5. 1/4JCO
6. 1/4JAUCO

Схема распыления насадки DFE

  • У комплектов сопел внешнего смешивания степень распылённости может изменяться под влиянием изменения давления воздуха при неменяющемся расходе жидкости
  • Плоская струя имеет ширину «A», «B» и «C», соответственно, на указанном расстоянии от форсунки.
  • Жидкость подаётся в форсунку под давлением.
  • Жидкость и сжатый воздух смешиваются вне форсунки и производят там полностью распылённую струю.

Тела и комплектующие


Технические характеристики




Указаны приблизительные значения параметров для распыления чистой воды при температуре +20 °С. Точные значения параметров распыла будут зависеть от температуры, плотности и вязкости распыляемой жидкости.

Артикулы для заказа

SUE15B-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 7.80 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE15B-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 7.80 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE18B-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 7.80 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE18B-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 7.80 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE15A-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 12.20 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE15A-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 12.20 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE18A-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 12.20 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE18A-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 12.20 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE15-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 23.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE15-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 23.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE18-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 23.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE18-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 23.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE25B-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 37.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE25B-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 37.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE28B-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 37.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE28B-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 37.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE25A-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 48.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE25A-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 48.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE28A-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 48.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE28A-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 48.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE28-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 100.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE28-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 60 град., расход 100.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE25-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 100.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE25-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 100.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE45B-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 100.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE45B-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 100.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE45A-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 175.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE45A-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 175.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUE45-SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 280.00 л/час при 1,5 бар, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUE45-316SS — Насадка водовоздушная, внешнее смешение, плоский факел, угол 45 град., расход 280.00 л/час при 1,5 бар, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой


Затрудняетесь в выборе форсунки? Свяжитесь с нами, мы проконсультируем и поставим качественные форсунки от производителя.

Тип распыления
Плоский факел
Материал
Латунь, Нерж сталь 303, Нерж сталь 316
Резьба 1
1/4"
Факел распыла
Плоский
Смешивание
Внешнее
Давление мин (бар)
0.2
Давление макс (бар)
4
Расход мин (л/мин)
2.8
Расход макс (л/мин)
280
Угол распыла (град)
45, 60
