Различия между спиральными форсунками, изготовленными методом литья и на станках ЧПУ

13 янв 2025

#Рекомендации по подбору

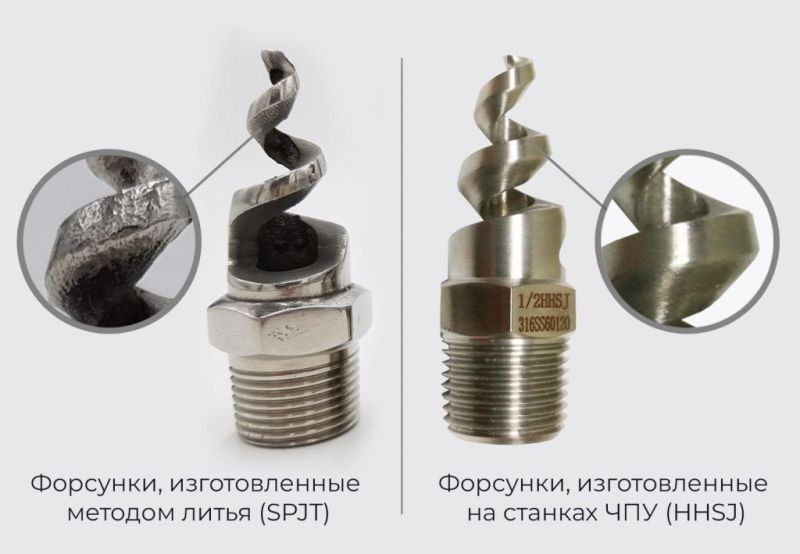

Схематичное сравнение спиральных форсунок,
изготовленных методом литья (слева) и на ЧПУ (справа)

Даже невооруженным взглядом видно, что такие форсунки явно отличаются!

Но отличие не только во внешнем виде — они различаются стоимостью производства и областью применения.

Дешёвые литые форсунки идеально подходят для простых задач (системы пожаротушения, промышленные установки, оросительные системы), а дорогостоящие, но сверхточные ЧПУ-форсунки используются в критически важных и высокотехнологичных процессах (нефтехимическая и нефтегазовая отрасли, производство электроники, фармацевтика, аэрокосмическая и автомобильная индустрия).

Давайте разберёмся в деталях, чтобы выбрать оптимальный вариант для ваших нужд.

Форсунки, изготовленные методом литья

Процесс изготовления форсунки методом литья начинается с создания пресс-формы. Сначала разрабатывается модель будущей форсунки с помощью технологий 3D-моделирования. Затем эту модель превращают в физический объект.

Подготовленная пресс-форма заполняется расплавленным металлом или другим материалом, который будет использоваться для производства форсунки. Когда металл застывает, его извлекают из пресс-формы и подвергают обработке.

Перед отправкой форсунок на дальнейшую обработку или использование их проверяют на качество. Это включает визуальный осмотр, механические испытания, тестирование герметичности и другие методы контроля.

Плюсы

+ Экономичность: низкая себестоимость при массовом производстве

Минусы

- Качество ниже, чем на ЧПУ: возможны небольшие отклонения от заданных размеров
- Ограничение на материалы: выбор металлов и сплавов зависит от технологии литья.

- Спец.исполнение рентабельно только при больших объемах производства. От 3000 шт. (металл) и 10000 шт. (пластик)

Форсунки, изготовленные на станках с ЧПУ

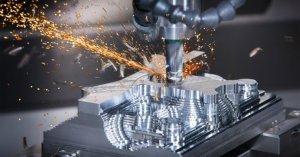

Процесс изготовления форсунок на станке с ЧПУ начинается с создания цифровой 3D-модели. Затем эта модель преобразуется в электронный формат для создания команд для станка с ЧПУ. После этого начинается процесс материального изготовления форсунки.

Металлическая заготовка закрепляется на станке, и начинается процесс её обработки, включающий различные операции: резку, сверление, фрезерование и шлифовку.

Плюсы

+ Высокая точность: идеальная геометрия благодаря автоматизированному процессу
+ Высокое стабильное качество: для применения в критических задачах
+ Возможность спец.исполнения небольшими партиями. Без сильного удорожания производства.

Минусы

- Дороговизна: повышенная стоимость производства

Сравнительная таблица спиральных форсунок: литьё vs ЧПУ

	Форсунки изготовленные методом отливки (SPJT)	Форсунки изготовленные на станках ЧПУ (HHSJ)
Качество	Качество, достаточное для решения некритичных задач (полив, орошение очистных сооружений и т.д.)	Высокое качество. Форсунки применимы в критических задачах (нефтехимическая, нефтегазовая отрасль, очистка дымовых газов, впрыск в поток углеводородов и т.д.)
Возможность спец.исполнения	Спец.исполнение требует изготовление новой формы для отливки. Рентабельно при партиях от 3000 шт. (металл) и 10000 шт. (пластик)	Возможность спец.исполнения небольшими партиями (например: другая резьба, спец.материал)
Цена	Низкая	Высокая

Заключение

Выбор метода изготовления форсунок зависит от требований к точности, стоимости и области их применения. Форсунки, изготовленные методом литья, оптимальны для массового производства, где точность не критична, а форсунки, изготовленные на станках с ЧПУ, подходят для задач, требующих максимальной точности и надежности. Еще одним важным преимуществом форсунок изготовленных на станках с ЧПУ является возможность их поставки с расширенным комплектом документов: сертификатом происхождения, сертификатом на материалы и отчетом по качеству распыления.
