Смесительные эдукторы. Советы по подбору и расстановке

Резервуарные смесительные эдукторы широко используются во многих областях для эффективного и рационального перемешивания растворов в резервуарах.

Обладая многочисленными преимуществами по сравнению с другими подходами, такими как трубы с отверстиями, мешалки для жидкостей и насосы, эдукторы для перемешивания в резервуарах имеют различные принципы работы и доступны в различных стилях, размерах и материалах.

Для обеспечения оптимальной эффективности перемешивания важно понимать эти различия между продуктами и то, как выбрать и как установить эдукторы. Наши специалисты по распылению готовы оказать вам помощь.

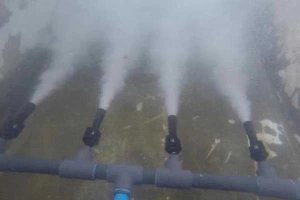

Принцип работы резервуарного смесительного эдуктора

Жидкость под давлением подаётся в эдуктор. Выходя с высокой скоростью, жидкость втягивает окружающий раствор через проточную камеру эдуктора. Этот дополнительный поток жидкости смешивается с подаваемым раствором и увеличивает его объем.

В зависимости от размера и конструкции эдуктора он может захватывать до пяти раз больше перекачиваемого раствора.

Варианты применения эдукторов

Перемешивание в стойках емкости для нанесения покрытия	Направленное перемешивание в гальванических ваннах
Перемешивание в цилиндрических резервуарах	Перемешивание в резервуарах со стратифицированным слоем
Перемешивание в удлиненных резервуарах

Преимущества резервуарных эдукторов

• Обеспечивает однородное перемешивание жидкости во всем резервуаре
  • Более тщательное перемешивание обеспечивает однородность раствора, температуру, уровень pH, дисперсию твердых частиц/газа и распределение химикатов - для обеспечения качества продукта/процесса
  • Устранение образования осадка и сокращение времени очистки резервуара
• Позволяет использовать небольшие насосы для циркуляции больших объемов раствора в резервуаре
  • Приобретение небольших насосов обходится дешевле
  • Эксплуатация небольших насосов обходится дешевле
• Упрощает эксплуатацию и техническое обслуживание - нет движущихся частей
• Исключает необходимость использования сжатого или нагнетаемого воздуха и связанные с этим проблемы загрязнения масла и/или вентиляции

Рекомендации по выбору смесительных эдукторов резервуарных

1. Начните с необходимой скорости оборота

Сколько раз в час раствор в резервуаре должен циркулировать через эдукторы? Ответ зависит от условий применения и зависит от вязкости раствора и количества твердых частиц. Общее эмпирическое правило - 20 оборотов в час.

Вот некоторые типичные рекомендации:

• Резервуары для нанесения покрытия и ополаскивания: от 10 до 20 оборотов в час, хотя для некоторых резервуаров для нанесения покрытия может потребоваться более 30 оборотов в час.
• Очистные баки: не менее 10 оборотов в час
• Сильно загрязненные резервуары: до 20 оборотов в час
• Резервуары для критической очистки: более 20 оборотов в час

2. Умножьте соответствующую скорость оборота на объем резервуара, а затем разделите на 60

Пример:
10 раз/час (коэфф. оборота (в час)) x 3000 л (объём резевруара) = 30 000 л/час
30 000 л/час ÷ 60 = 500 л/мин

3. Определите необходимый расход на воде

Возьмите литры в минуту и разделите на 5, так как эдукторы смешивают в соотношении 5:1.

Пример:
5000 ÷ 5 = 100 л/мин

4. Определите необходимый размер эдуктора, обратившись к таблице характеристик

Пример:
Один эдуктор 3/4” обеспечит расход 106 л/мин при давлении 3 бар. Если из-за конфигурации резервуара необходимо использовать несколько эдукторов, возьмите необходимый расход на входе и разделите на расход эдукторов. В данном случае использование четырех эдукторов 1/4” обеспечит расход жидкости 121 л/мин при 3 бар.

Определите количество эдукторов

• Вам может потребоваться несколько эдукторов, чтобы получить необходимый расход.
• Вы можете захотеть использовать несколько эдукторов, чтобы предотвратить застой воды, который является распространенной проблемой в квадратных и прямоугольных резервуарах.
• В целом, использование нескольких эдукторов в больших резервуарах обеспечит более эффективное перемешивание, чем один эдуктор, расположенный в центре.

Определите расположение эдуктора

• Ниже уровня эдуктора происходит незначительное перемешивание, поэтому эдукторы следует располагать как можно ближе ко дну резервуара для обеспечения максимального оборота жидкости.
• Если осаждение невозможно, установите эдукторы на высоте 0.3 м над дном резервуара.
• В целом, эдукторы следует размещать так, чтобы поле потока достигало самого дальнего и высокого уровня жидкости на противоположной стороне резервуара.
• Типичные конфигурации эдукторов для различных типов резервуаров и применений показаны выше. Имеются монтажные адаптеры для направления потока по мере необходимости.
• Обычно эдукторы размещают на расстоянии 0.3 м друг от друга для равномерного и однородного перемешивания.
