Когда жидкость попадает в тело форсунки, она проходит через внутренний фильтр (опционально) в щелевой сердечник, где начинается завихрение. Закручивание продолжается, пока жидкость проходит через диск. Распад жидкости происходит при выходе из отверстия, образуя четко выраженный конус. Капли имеют одинаковый размер и равномерно распределены по форме распыла.
Для монтажа насадок серии TG-SQ предлагаем стандартные тела серии TP.
Конструктивные особенности
- Быстроразъемные тела форсунок сокращают время обслуживания — корпуса остаются на трубе/коллекторе.
- Экономьте на замене форсунок — корпус можно использовать повторно, заменяются только распылительные насадки.
- Сплошной конусообразный рисунок распыления с квадратной зоной распыления.
- Равномерное распределение распыления.
- Рабочее давление — до 20 бар.
- Расход — от 1,1 до 13,8 л/мин.
- Углы распыления — 60°−75°.
- Диаметр выходного отверстия — от 2,4 до 4,0 мм.
Области применения
- Очищение дымовых газов
- Охлаждение газов
- Процессы мойки и ополаскивания
- Тушение и предотвращение пожаров
Схема

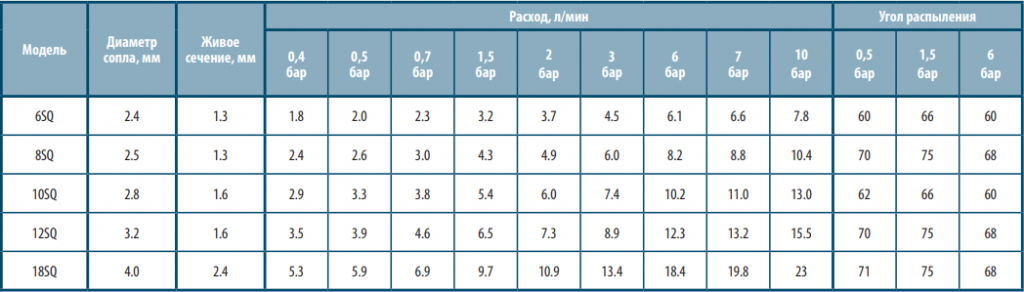

Технические характеристики
Артикулы для заказа

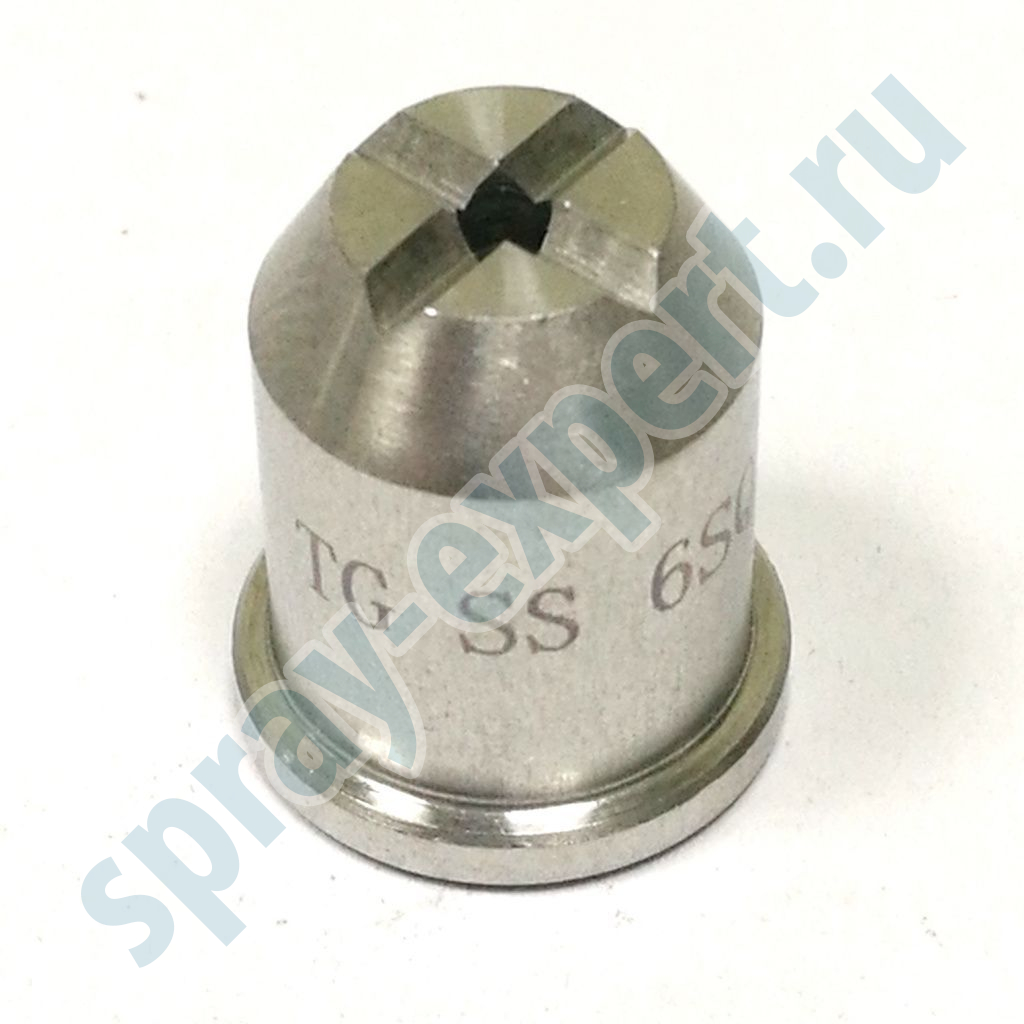

TG-6SQ — насадка гидравлическая, полный конус, квадрат, угол 65°, расход 3.7 л/мин при 2 бар, материал: латуньTG-SS6SQ — насадка гидравлическая, полный конус, квадрат, угол 65°, расход 3.7 л/мин при 2 бар, материал: нерж сталь 303
TG-316SS6SQ — насадка гидравлическая, полный конус, квадрат, угол 65°, расход 3.7 л/мин при 2 бар, материал: нерж сталь 316
TG-8SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 4.9 л/мин при 2 бар, материал: латунь
TG-SS8SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 4.9 л/мин при 2 бар, материал: нерж сталь 303
TG-316SS8SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 4.9 л/мин при 2 бар, материал: нерж сталь 316
TG-10SQ — насадка гидравлическая, полный конус, квадрат, угол 65°, расход 6.0 л/мин при 2 бар, материал: латунь
TG-SS10SQ — насадка гидравлическая, полный конус, квадрат, угол 65°, расход 6.0 л/мин при 2 бар, материал: нерж сталь 303
TG-316SS10SQ — насадка гидравлическая, полный конус, квадрат, угол 65°, расход 6.0 л/мин при 2 бар, материал: нерж сталь 316
TG-12SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 7.3 л/мин при 2 бар, материал: латунь
TG-SS12SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 7.3 л/мин при 2 бар, материал: нерж сталь 303
TG-316SS12SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 7.3 л/мин при 2 бар, материал: нерж сталь 316
TG-18SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 10.9 л/мин при 2 бар, материал: латунь
TG-SS18SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 10.9 л/мин при 2 бар, материал: нерж сталь 303
TG-316SS18SQ — насадка гидравлическая, полный конус, квадрат, угол 75°, расход 10.9 л/мин при 2 бар, материал: нерж сталь 316
Затрудняетесь в выборе форсунки? Свяжитесь с нами, мы проконсультируем и поставим качественные форсунки от производителя.
