Насадка водовоздушная DSF, сифонного типа, внутреннее смешение, плоский факел

Насадка водовоздушная DSF, сифонного типа, внутреннее смешение, плоский факел
Заказать
Артикул DSF
СРАВНИТЬ
В СРАВНЕНИИ
Характеристики
Тип распыления Плоский факел
Материал Нерж сталь 303, Нерж сталь 316
Резьба 1 1/4"
Марка резьбы 1 BSPT
Факел распыла Плоский
/ шт
Нет в наличии
Заказать

Распылительная насадка DSF имеет специальную конструкцию, которая позволяет получить эффект эжекции и подачу жидкости без давления (самотёком или сифонного типа). В обычной ситуации мы можем получить сверхмалый (около 30 мкм) размер капли жидкости за счёт увеличения давления воздуха или изменения взаимного расположения насадки и ёмкости с жидкостью.

Применение данной насадки в комплекте с телом с регулировочной иглой, позволяет регулировать расход жидкости вне зависимости от расхода воздуха и, следовательно, получать требуемые параметры распыления без изменения давления воздуха и жидкости. Поэтому она обладает хорошей адаптивностью.

Каждая насадка состоит из воздушной насадки и жидкостной насадки, которые обеспечивают плоский распыл с минимальным расходом жидкости (от 0,49 л/ч). Стандартное подключение насадки — резьба 1/4’’ BSPT внутренняя. Но, благодаря сменным фитингам, доступны различные размеры входного соединения насадки.

Распылительная насадка обладает хорошим эффектом увлажнения. Это идеальный выбор для решения задачи поддержания влажности, нанесения СОЖ и др.

Конструктивные особенности

  • Создаёт в процессе распыления плоскую струю.
  • Обеспечивает стабильное мелкодисперсное распыление.
  • Смешивание жидкости и воздуха происходит внутри корпуса насадки, сжатая водовоздушная смесь расширяется на выходе из насадки, тем самым образуя мелкодисперсный факел. Это позволяет точнее контролировать форму распыления.
  • Давление — от 0,7 до 3,5 Бар.
  • Расход — от 0,49 до 7,6 л/ч.

Области применения

  • Опрыскивание и увлажнение продукции
  • Смазка пресс-форм
  • Распыляемый впрыск
  • Дезинфекция воздуха

Схема подключения

Водовоздушная форсунка 1/4DSF

Рекомендуемые подключения:
- Адаптеры для установки в толстую или тонкую стенку
- Фитинги под трубку 8, 10, 12 мм прямые и под 90°
- Трубка гибкая для подачи жидкости и воздуха 8, 10, 12 мм
- Регулятор давления жидкости и воздуха
- Фитинги проходные трубка-резьба
- Краны запорные

Варианты комплектации:
- 1/4J
- 1/4JN
- 1/4JBC
- 1/4JCO
- 1/4JAU
- 1/4JAUCO

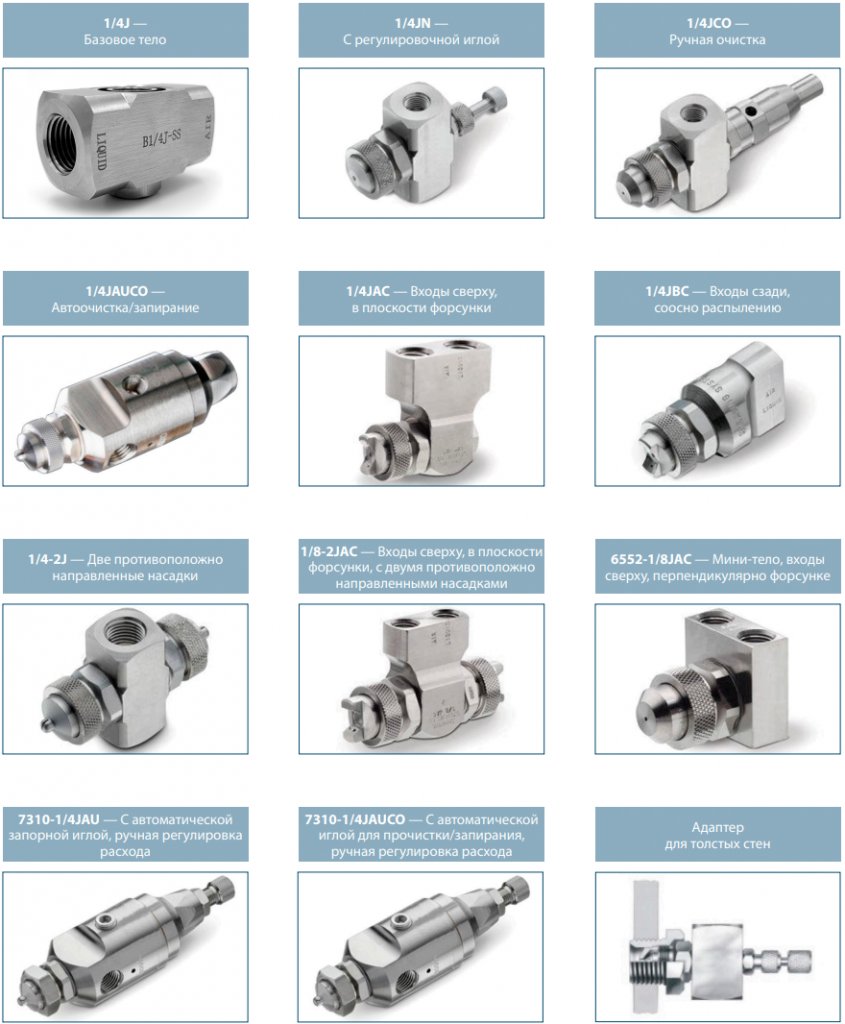

Тела форсунки

Водовоздушная форсунка 1/4DSF

Комплектующие

Водовоздушная форсунка 1/4DSF
Обратите внимание! Тела и комплектующие продаются отдельно.

Технические характеристики

Водовоздушная форсунка 1/4DSF

Схема распыла

Водовоздушная форсунка 1/4DRE

Артикулы для заказа

SUF1-SS — Насадка водовоздушная, сифонного типа, внутреннее смешение, плоский факел, угол 40 град., расход 0.49-1.3 л/час, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUF1-316SS — Насадка водовоздушная, сифонного типа, внутреннее смешение, плоский факел, угол 40 град., расход 0.49-1.3 л/час, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUF2C-SS — Насадка водовоздушная, сифонного типа, внутреннее смешение, плоский факел, угол 40 град., расход 1.2-3.7 л/час, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUF2C-316SS — Насадка водовоздушная, сифонного типа, внутреннее смешение, плоский факел, угол 40 град., расход 1.2-3.7 л/час, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUF3B-SS — Насадка водовоздушная, сифонного типа, внутреннее смешение, плоский факел, угол 40 град., расход 1.7-5.1 л/час, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUF3B-316SS — Насадка водовоздушная, сифонного типа, внутреннее смешение, плоский факел, угол 40 град., расход 1.7-5.1 л/час, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой
SUF4B-SS — Насадка водовоздушная, сифонного типа, внутреннее смешение, плоский факел, угол 40 град., расход 2.6-6.8 л/час, материал: нерж. сталь 303, в комплекте с уплотнительной прокладкой
SUF4B-316SS — Насадка водовоздушная, сифонного типа, внутреннее смешение, плоский факел, угол 40 град., расход 2.6-6.8 л/час, материал: нерж. сталь 316, в комплекте с уплотнительной прокладкой


Затрудняетесь в выборе форсунки? Свяжитесь с нами, мы проконсультируем и поставим качественные форсунки от производителя.

Тип распыления
Плоский факел
Материал
Нерж сталь 303, Нерж сталь 316
Резьба 1
1/4"
Марка резьбы 1
BSPT
Факел распыла
Плоский
Смешивание
Внутреннее
Давление мин (бар)
0.7
Давление макс (бар)
3.5
Расход мин (л/мин)
0.49
Расход макс (л/мин)
7.6
